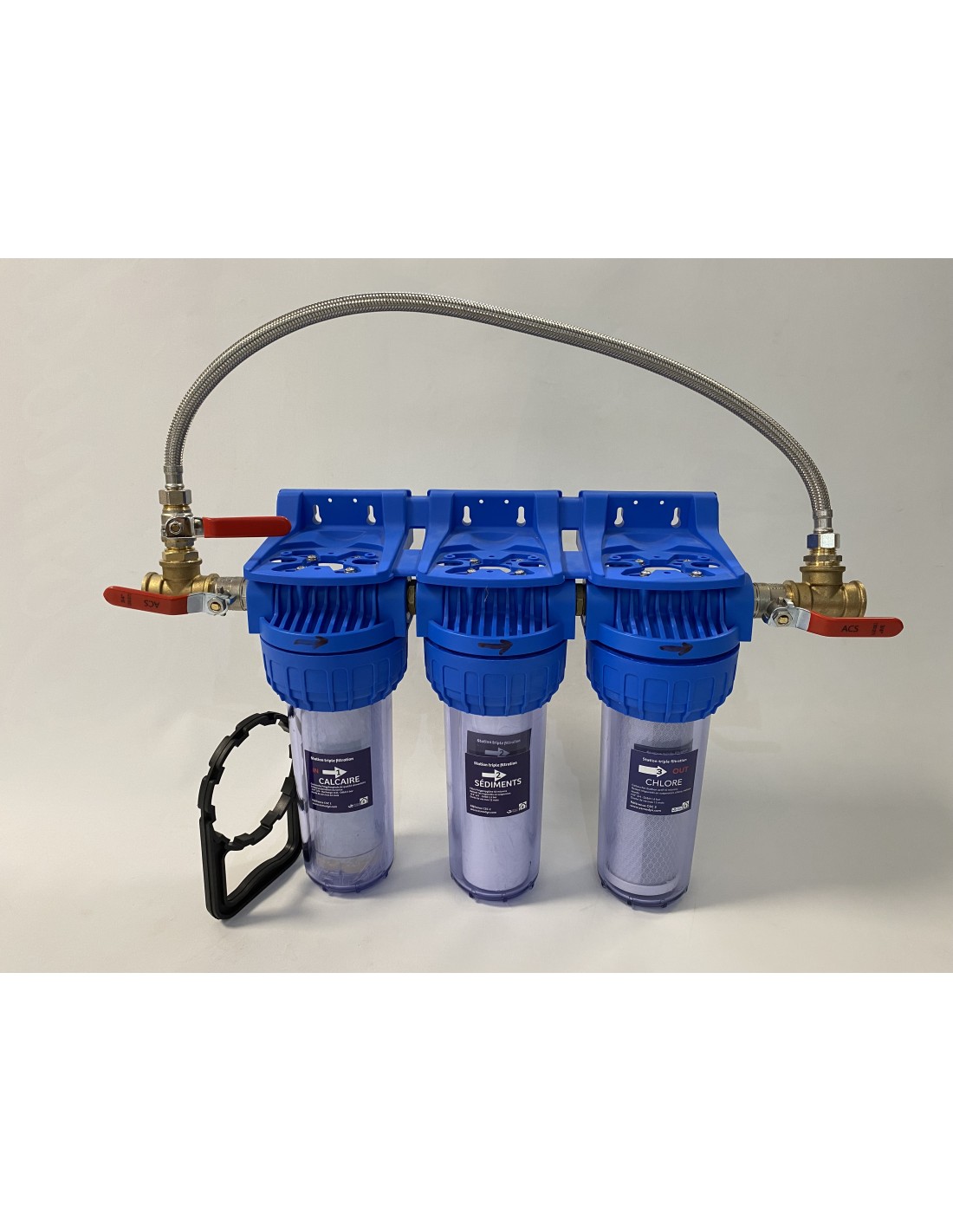

Kit by-pass universel pour triple filtre à eau 9"3/4

Permet d'isoler un appareil pour une intervention sans couper la circulation d'eau dans le réseau

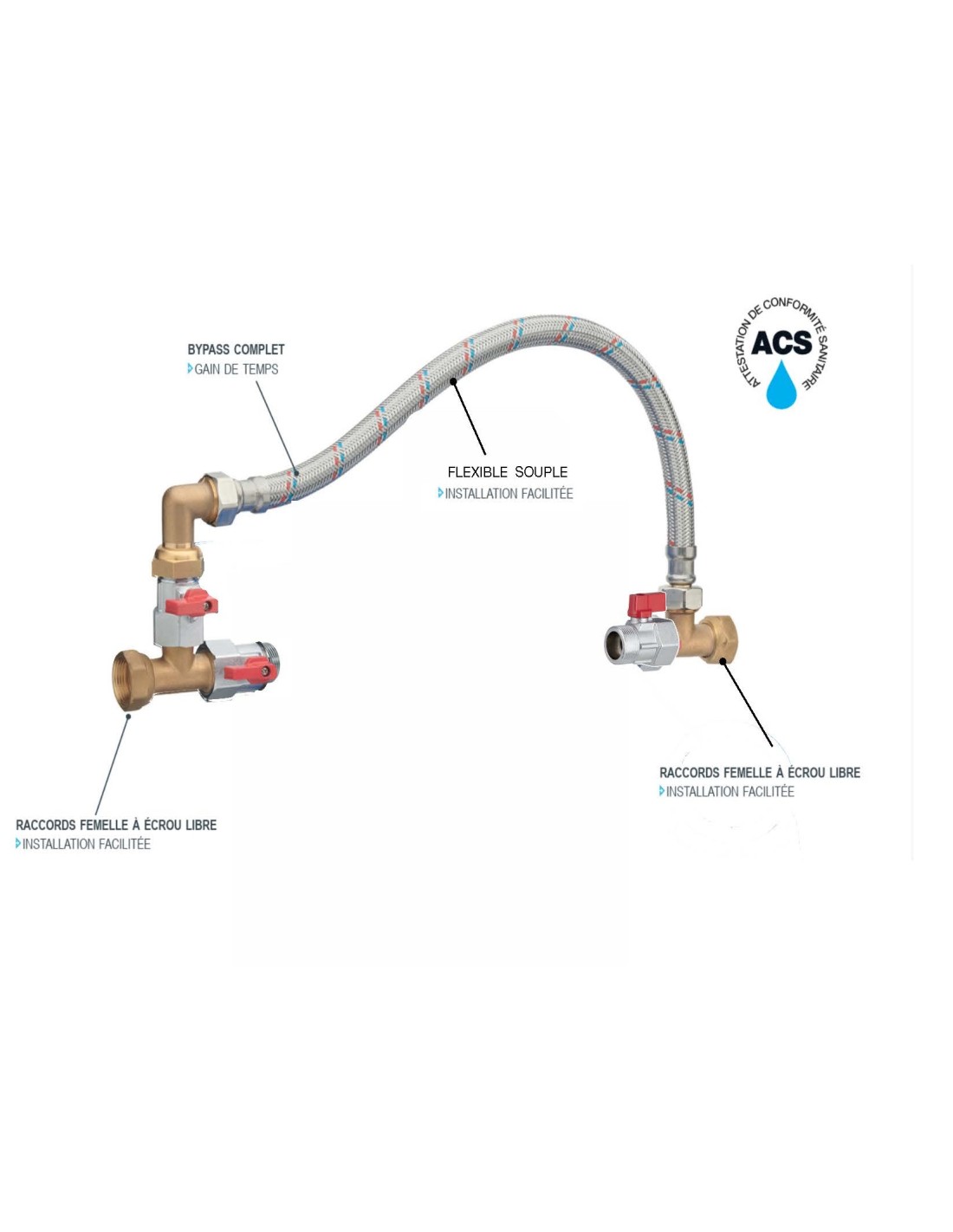

Kit by-pass complet, prêt à monter.

Descriptif:

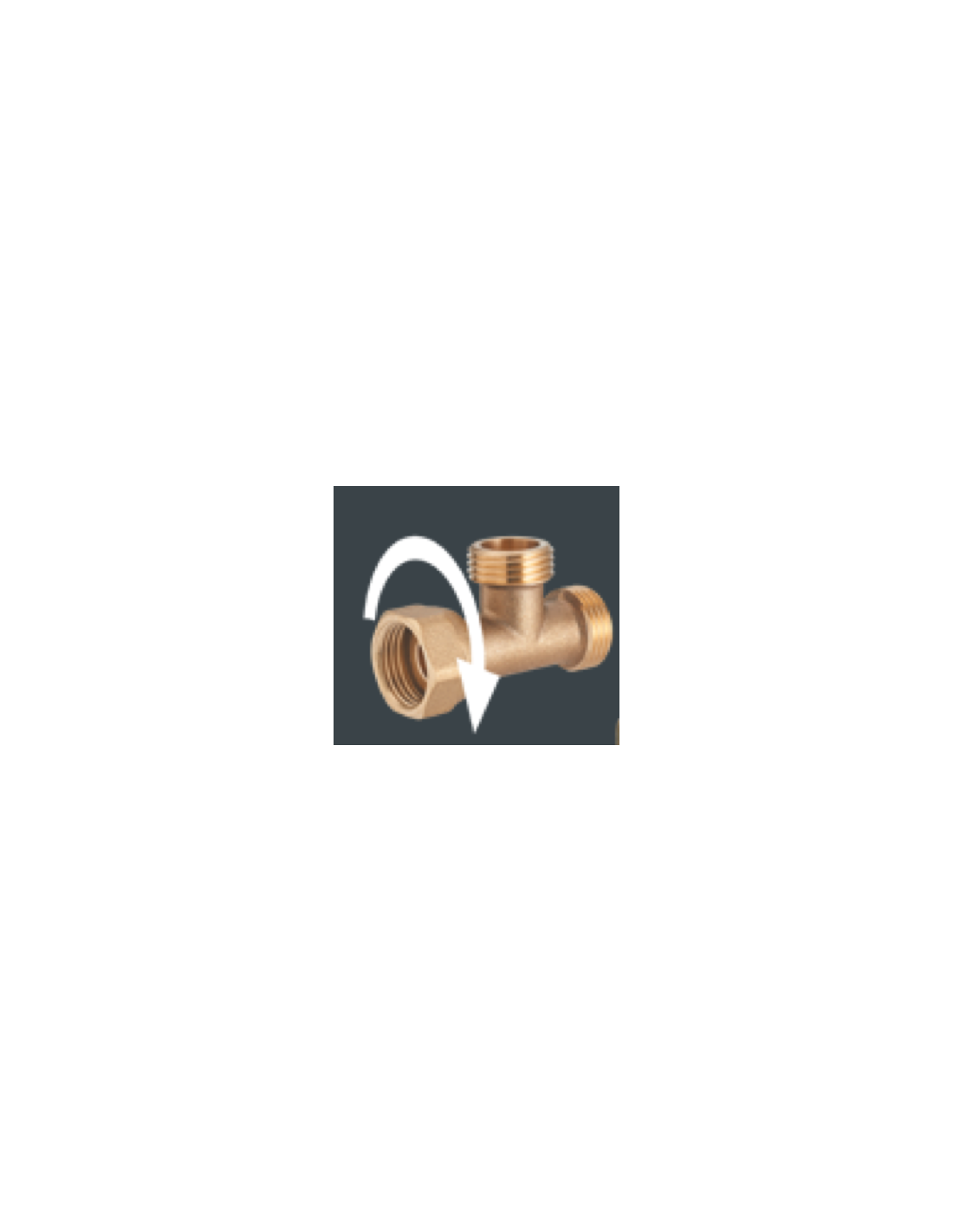

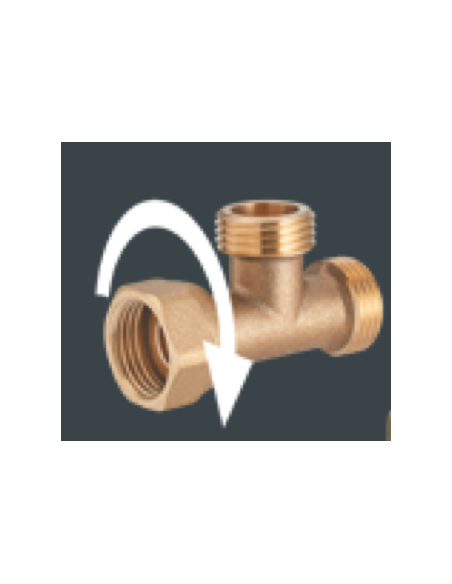

2 X Té  F diamètre 20/27 ( 3/4)

2 X Réducteurs 20/27  15/21

1 X  Flexible inox Longueur 700 mm DM diamètre 15/21

1 X Vanne sphère laiton M  diamètre 15/21

2 X Vannes sphère laiton MF  diamètre 20/27

1 rouleau de film d'étanchéité pour l'assemblage des pièces métalliques

  fig 1     fig 2

Conseils d'installation:

1. Mesurer la largeur de l'appareil à installer et retirer 1 cm. A l'aide d'une scie ou d'un coupe tube, couper la canalisation à la largeur mesurée.
2. Poser de chaque côté de la canalisation coupée un écrou et un joint instantané ( NON FOURNI car dépendant de la  matière et du diamètre de votre canalisation)
3. Vérifier le sens de pose de votre filtre à eau IN ( entrée) OUT ( sortie) - Dévisser  les 12 vis du support et tournez-le si le sens de circulation est pas adapté à votre l'installation
4. Positionner l'ensemble du by-pass en utilisant le joint d'étanchéité pour raccorder les différentes pièces
5. Repérer les trous de fixation de l'équerre pour fixer le dispositif filtrant
6. Ouvrir l'eau et vérifier l'étanchéité de votre by-pass

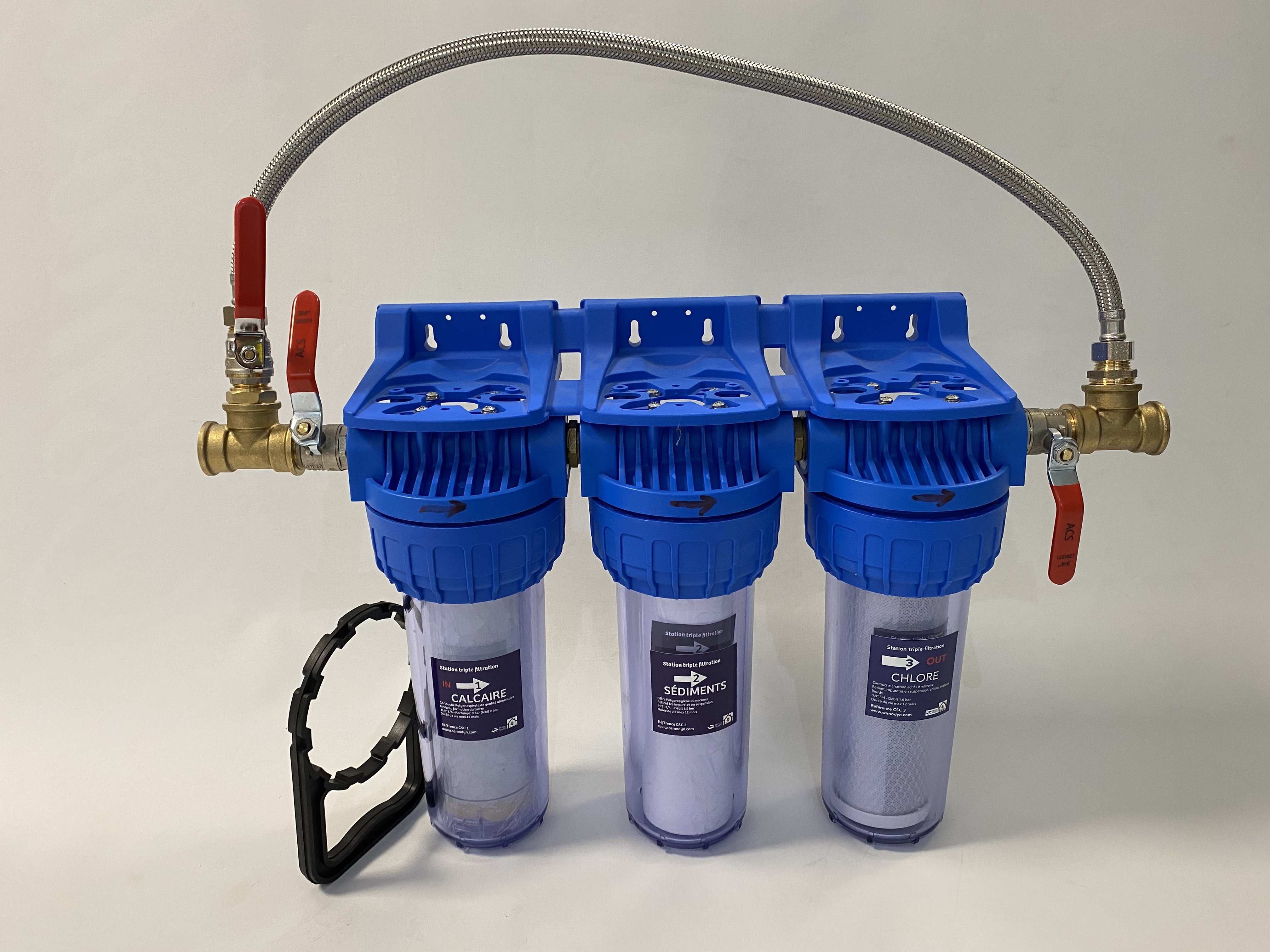

Pour le renouvellement annuel  des filtres : fermer la circulation dans la station et la diriger vers le by-pass  (fig 1)  OUVRIR la vanne montée sur le flexible et FERMER les 2 autres de part et d'autre de la station.

Pensez à remettre un peu de graisse silicone sur les joints de chaque porte filtre

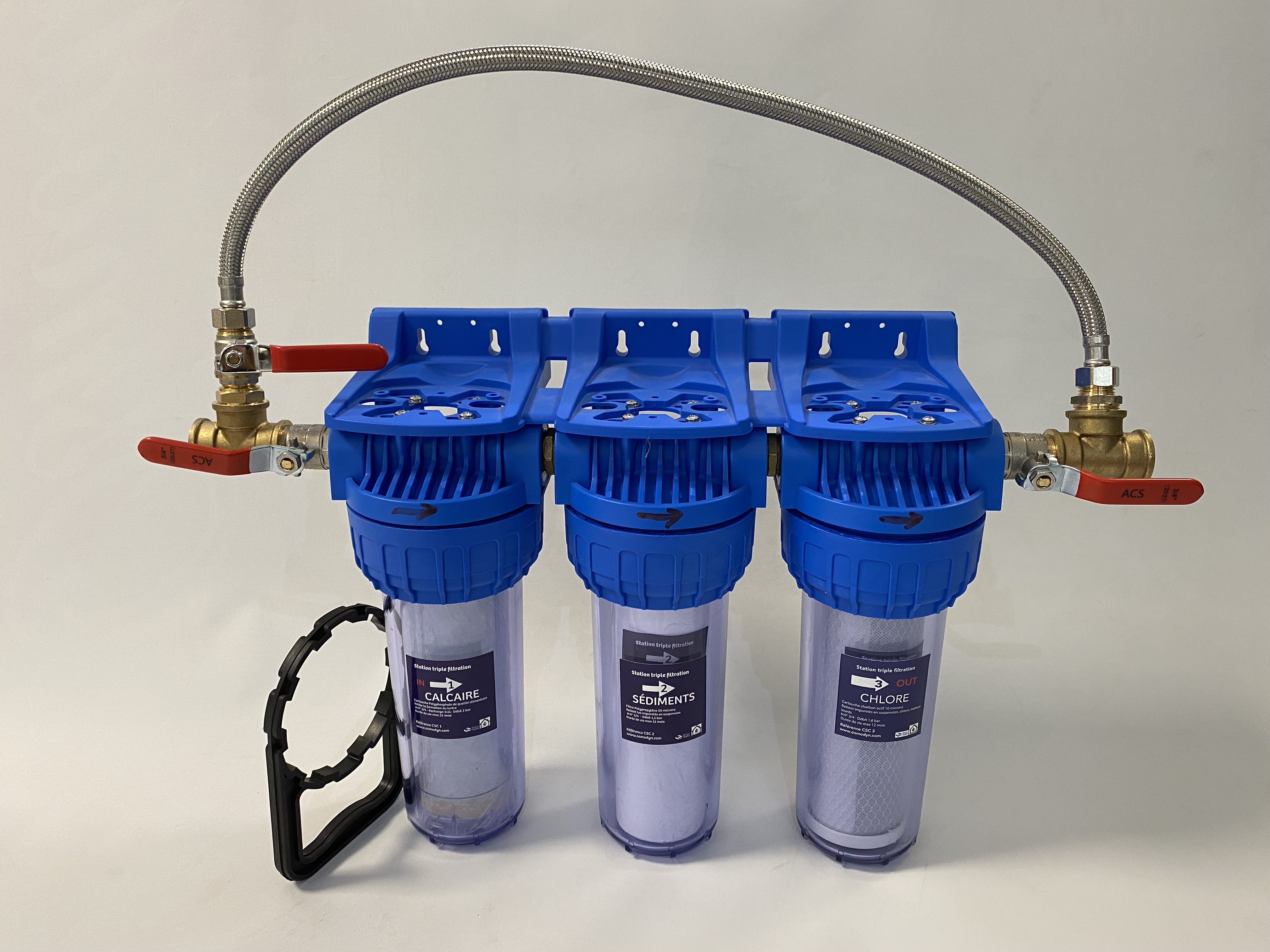

Pour la remise en circulation  ( fig 2) : ouvrir les 2 vannes de part et d'autre de la station et fermer celle montée sur le flexible

Il est conseillé d'installer un réducteur de pression en amont de la station CSC
