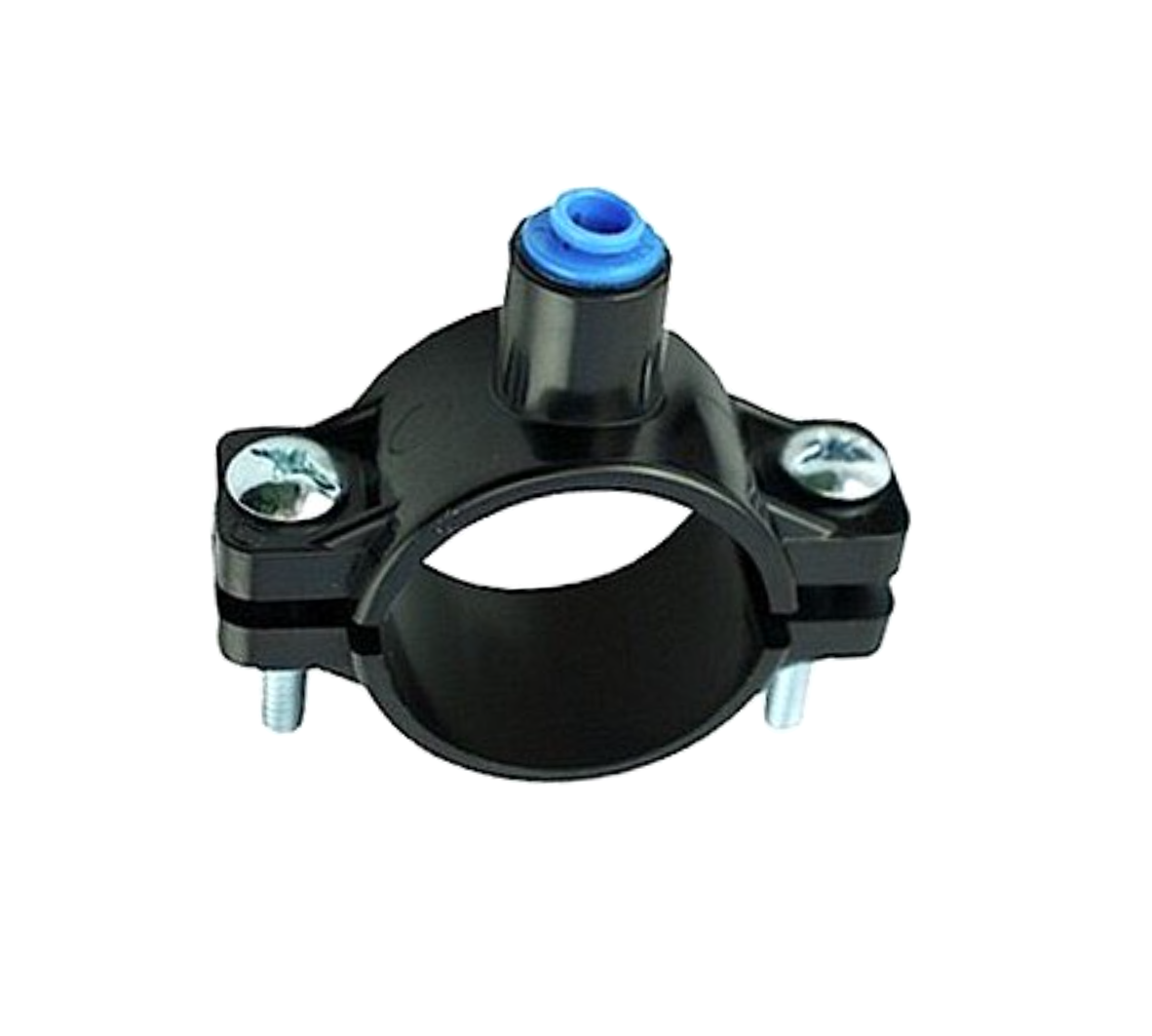

Raccord d'évacuation osmoseur

Ce collier a été conçu pour un tuyau d'un diamètre de 40mm

Technique de pose:

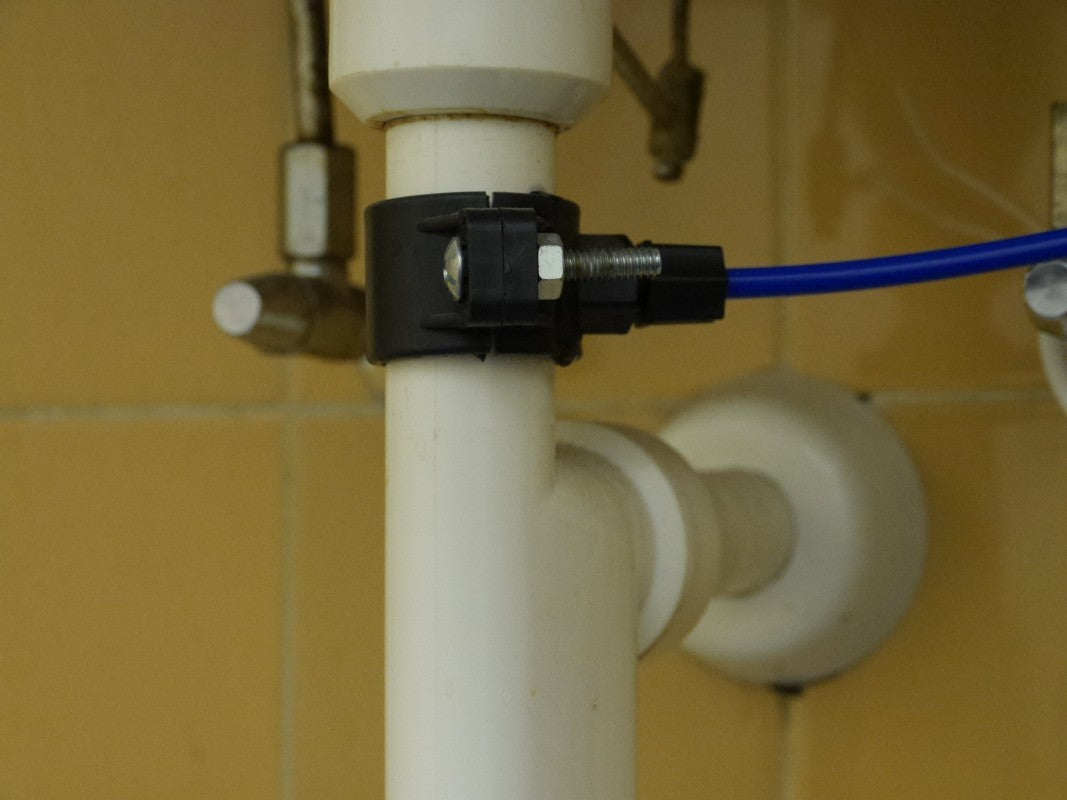

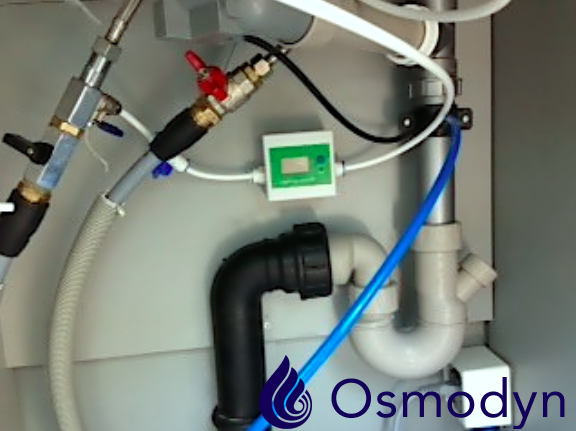

A l’aide d’une perceuse et d'une mèche de 6 mm, percer un trou dans votre tuyau d’évacuation à l'égout entre l'évier et le siphon.

Prévoir un espace suffisant pour assembler le collier de raccordement

• Veillez à percer horizontalement dans la partie supérieure afin que les déchets n'obstruent pas l'écoulement de l'eau. Diamètre perçage pour tube 1/4 de pouce = 6.35 mm

• Positionnez et collez le joint mousse carré en face du trou.

• Placez les deux étriers, puis les écroux dans les orifices du collier, insérer les vis puis visser de manière progressive en alternant le serrage sans forcer sur les composants. (Ne jamais visser individellement)

• Poussez votre tube dans le raccord rapide 1/4" ou en passant par l'écrou de serrage (selon modèle) jusqu'à l'évacuation .
